新能源汽車驅動系統

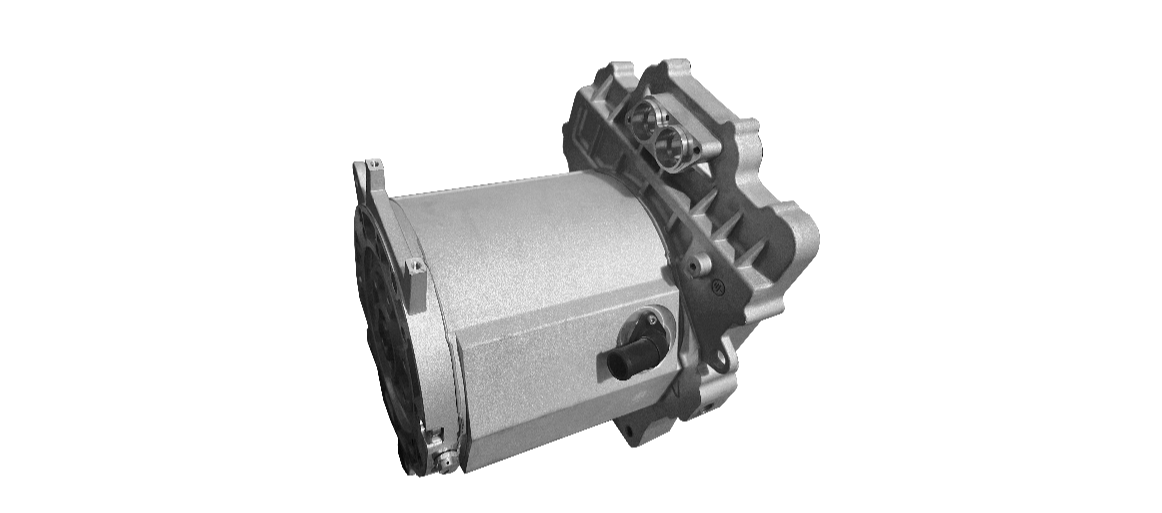

微面/微卡扁線電機
相較于傳統的圓線電機，扁線電機的槽滿率提升了20%-30%，具有高效率、高功率密度、散熱性能好、噪音低、更輕便等優點，成為新能源物流車電機的前沿發展路線。
產品特點
-
平臺化設計一套沖片覆蓋多個功率段，減少客戶安裝尺寸，覆蓋OD146-OD530沖片平臺
-
產品一致性擁有多條智能化生產線，配備全自動化繞嵌線一體機、機器人自動化集成系統，可以實現全自動化生產，確保產品質量的穩定性
-
高效采用高性能永磁體，高功率密度設計，高效節能、最高效率≥97%，高效區占比≥90%
-
可靠性高實驗室獲得CNAS(中國合格評定國家認可委員會認證)覆蓋超過85項諸如輸入輸出特性，安全性，環境適應性，可靠性，NVH等測試項目
電機規格參數
| 額定電壓(VDC) | 336 |
| 額定功率(kW) | 30 |
| 額定扭矩(Nm) | 70 |
| 額定轉速 | 4093 |
| 絕緣等級 | H |
| 重量 | 30 |
| 冷卻方式 | 水冷 |
| 反電動勢(Vpeak) | 630@12000rpm |
| 峰值功率(kW) | 70 |
| 峰值扭矩(Nm) | 176@60S |
| 最高轉速 | 12000 |
| 防護等級 | IP67 |
